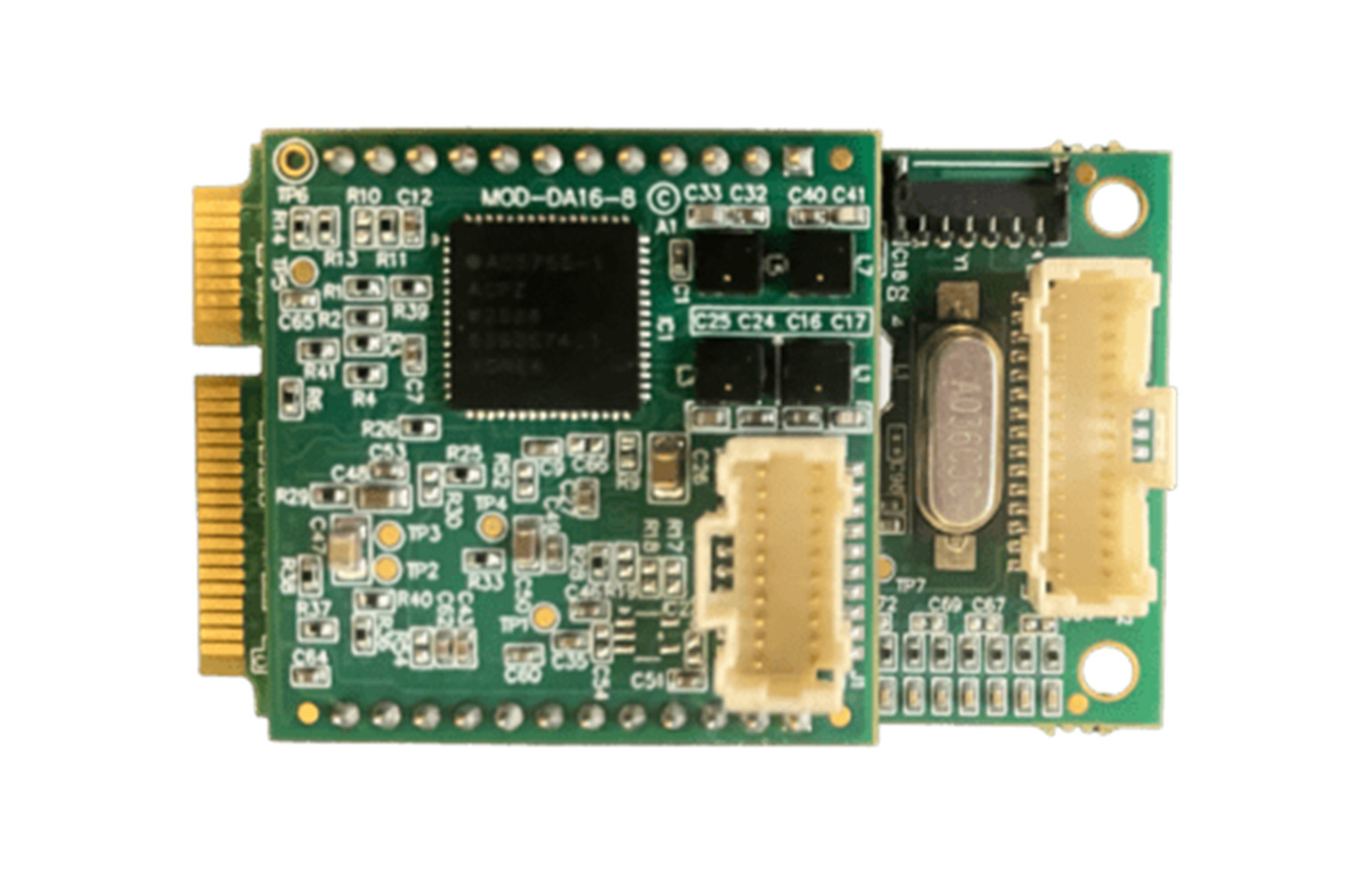

A Mini Placa PCI Express, parte da família mPCIe-DAAI16-8F. | Fonte: Produtos de E/S de acesso
lançou esta semana o mPCIe-DAAI16-8F, um módulo de saída/entrada analógica multifuncional PCI Express Mini Card (mPCIe) de alto desempenho. A empresa disse que o módulo oferece precisão de 16 bits, saída e entrada analógica simultâneas e E/S digital flexível.
O módulo vem em um design pequeno e robusto, adequado para aplicações embarcadas e OEM, de acordo com ACCES. Ele integra oito saídas analógicas de 16 bits que suportam saídas de tensão e corrente. Com sede em San Diego empresa disse que projetou o módulo para aplicações que precisam de controle de 4-20mA.
Além das saídas DAC flexíveis, o ACCES incluía oito canais de entrada analógica de 16 bits. Eles são selecionáveis por software como oito entradas simples ou quatro entradas diferenciais.
Uma taxa de amostragem de entrada analógica agregada de até 1 MSPS suporta medições dinâmicas, enquanto cada canal DAC pode realizar reprodução de formas de onda controladas por hardware de até 125 kSPS por canal simultaneamente. Um formato compacto mPCIe Tipo F1 de pilha dupla com conectores de E/S com trava permite operação confiável em ambientes propensos a choques e vibrações, afirmou ACCES.
As opções de fábrica incluem temperatura estendida de -40°C a +85°C (-40°C a 185°C), entradas de corrente (4-20mA, 10-50mA), divisores de tensão para entradas de tensão mais altas e capacidade de modem HART. Opções adicionais de personalização incluem revestimento protetor, software personalizado/rotulagem de produtos e muito mais.
ACCESS disse que oferece recursos totalmente novos, personalizados para as necessidades específicas do cliente, possibilitados por seu design baseado em FPGA.
Principais recursos da miniplaca PCI Express
A ACCES I/O Products listou recursos de sua família mPCIe-DAAI16-8F, incluindo:
- mPCIe Tipo F1 (comprimento total) com conectores de travamento de alta retenção contra choques e vibrações
- Oito saídas analógicas de 16 bits com corrente selecionável por software (4–20 mA, 0–20 mA, 0–24 mA) e faixas de tensão
- Taxa ADC agregada de até 1 MSPS
- Sete faixas de entrada bipolares e diferenciais programáveis por canal
- Oito pinos de E/S digitais (quatro entradas e quatro saídas) utilizáveis para acionamento, status ou controle e recursos opcionais de integração digital (geração e medição de pulso/PWM, IRQs específicos de borda e contagem)
- Acionamento A/D flexível — as fontes de início incluem software, temporizador interno, início externo e início do temporizador acionado externamente para sincronização precisa
- Watchdog integrado com saída de status
- Opções de fábrica: modem HART (no DAC #0), entradas ADC de 4–20 mA / 10–50 mA, divisores de tensão de entrada por canal, revestimento isolante e muito mais
- Fabricado nos EUA; em conformidade com a diretiva de Restrição de Substâncias Perigosas (RoHS) da União Europeia
A ACCES também afirmou que o tamanho pequeno do módulo – mPCIe Tipo F1: 30 x 50,95 mm (1,1 a 2 pol.) – permite desempenho máximo em aplicações embarcadas onde o espaço é um recurso valioso.
Projetos ACCES para compatibilidade
Estas cartas são compatível com a maioria dos sistemas operacionais e inclui um pacote de software gratuito para Linux e Windows. Este pacote contém programas de exemplo e código-fonte em C# e Delphi para Windows. O suporte ao Linux inclui arquivos de instalação e amostras para nível de programação por meio do driver de kernel de código aberto da empresa.
O suporte de terceiros inclui uma interface de programação de aplicativos (API DLL) Dynamic Link Library padrão do Windows, utilizável pelos programas mais populares. O suporte ao SO incorporado inclui a família de sistemas operacionais Windows, incluindo a Internet das Coisas (IoT).
ACCES agora também oferece um driver/biblioteca VxWorks para monitoramento e controle de processos em tempo real. Ele oferece uma variedade de placas e sistemas analógicos, digitais, de comunicação serial e de E/S isolada, incluindo uma linha de hubs USB robustos.
Além disso, ACCES oferece sistemas completos, serviços de integração e gabinetes. A empresa disse que projeta seus produtos para uso com mPCIe, M.2, PCI Express, PCIe/104, Ethernet, USB, PCI, PC/104 e ISA, bem como E/S sem fio distribuída e fatores de forma de computador em módulo (COM).
